En utrigger til brygge skal gi en tydelig og trygg båtplass. Den må også passe måten bryggen brukes på gjennom året. Med Aqua-Lift utvikler GREENBAY en lett og foldbar utrigger til brygge. Den kan reises opp fra bryggen når båtplassen ikke er i bruk. Bildene i denne artikkelen viser et viktig steg på veien: den fysiske aluminiumsprototypen under produksjon i verkstedet.
Om bildene: Dette er dokumentasjonsbilder fra prototypebyggingen. De viser en uferdig aluminiumskonstruksjon i verksted – ikke en ferdig, montert eller produksjonsklar Aqua-Lift.
Derfor starter en god utrigger til brygge i verkstedet
En digital modell kan vise form og mål. En fysisk prototype viser hvordan delene faktisk oppfører seg når de kuttes, formes, sveises og settes sammen. For Aqua-Lift har prototypen gjort det mulig å se konstruksjonen i full størrelse. Vi kan vurdere geometri, avstivning og hengselprinsipp. Vi ser også vektfordeling og muligheter for videre produksjonsmodning.
Verkstedbildene viser den bærende rammen i rå aluminium. De åpne feltene og den triangulerte avstivningen er synlige. Konstruksjonen mangler ennå gangdekket, flyteelementet og den endelige overflaten. Det er nettopp derfor bildene er nyttige. De viser hvordan et nytt produkt blir til før detaljene skjules av den ferdige løsningen.
Hva prototypebildene viser – og ikke viser
Bildene dokumenterer en fysisk, sveiset prototype. De viser:
- den langstrakte aluminiumrammen
- interne avstivninger og tverrforbindelser
- rå sveiser og bearbeidede komponenter
- en konstruksjon som fortsatt er under utvikling
De første verkstedbildene viser ikke en ferdig installasjon ved vannet. De viser heller ikke den komplette sluttversjonen med flyteelement, bryggeinnfesting og ferdig detaljering.

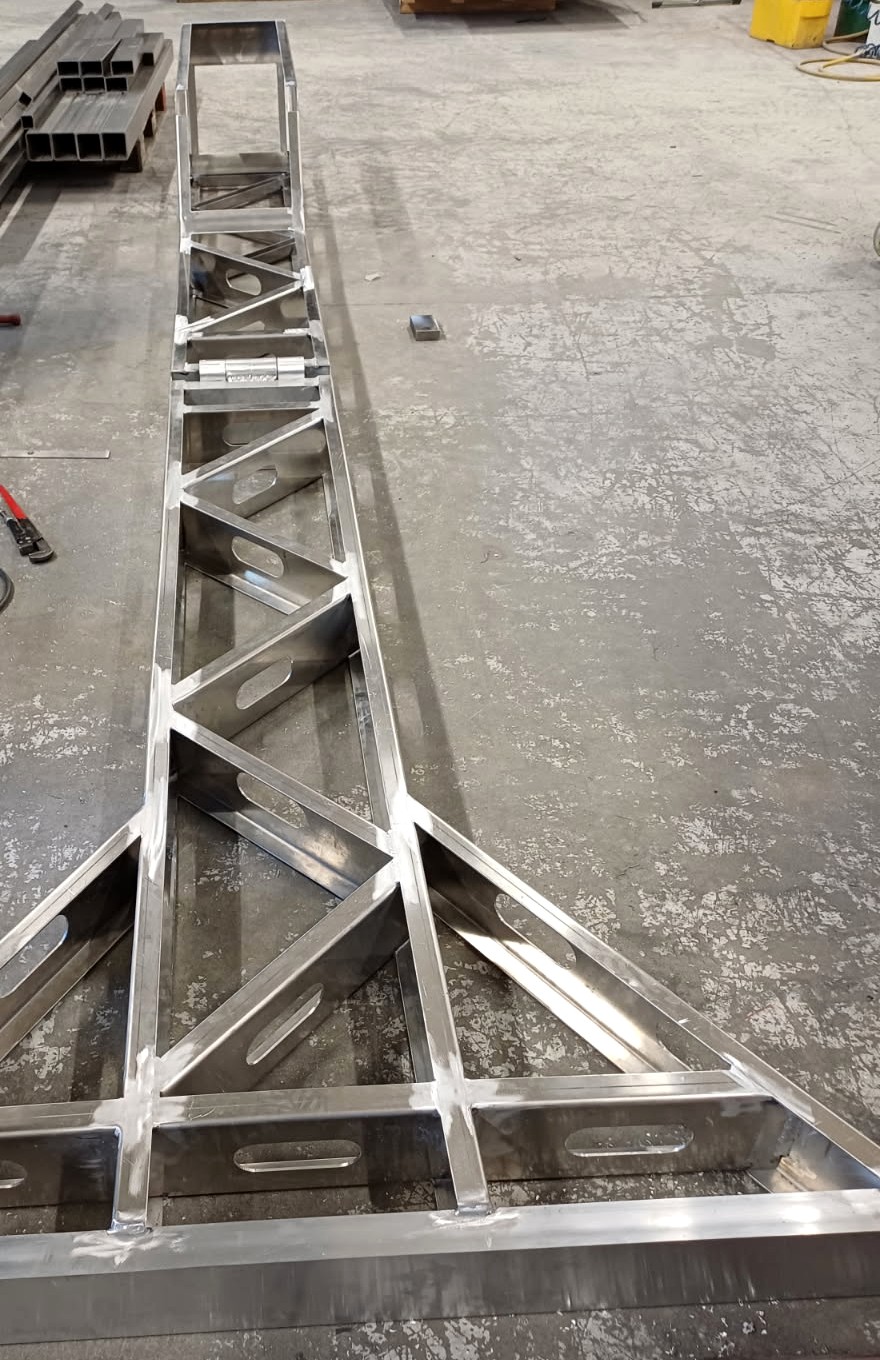

Bildet over viser den rå, sveisede konstruksjonen før gangflaten kom på plass. Det gjør avstivninger, tverrforbindelser og bearbeidede komponenter synlige. I neste utviklingssteg ble det grove antisklibelegget fjernet. Det ble erstattet med sort Foam Deck fra Sandøy Båtdekk.

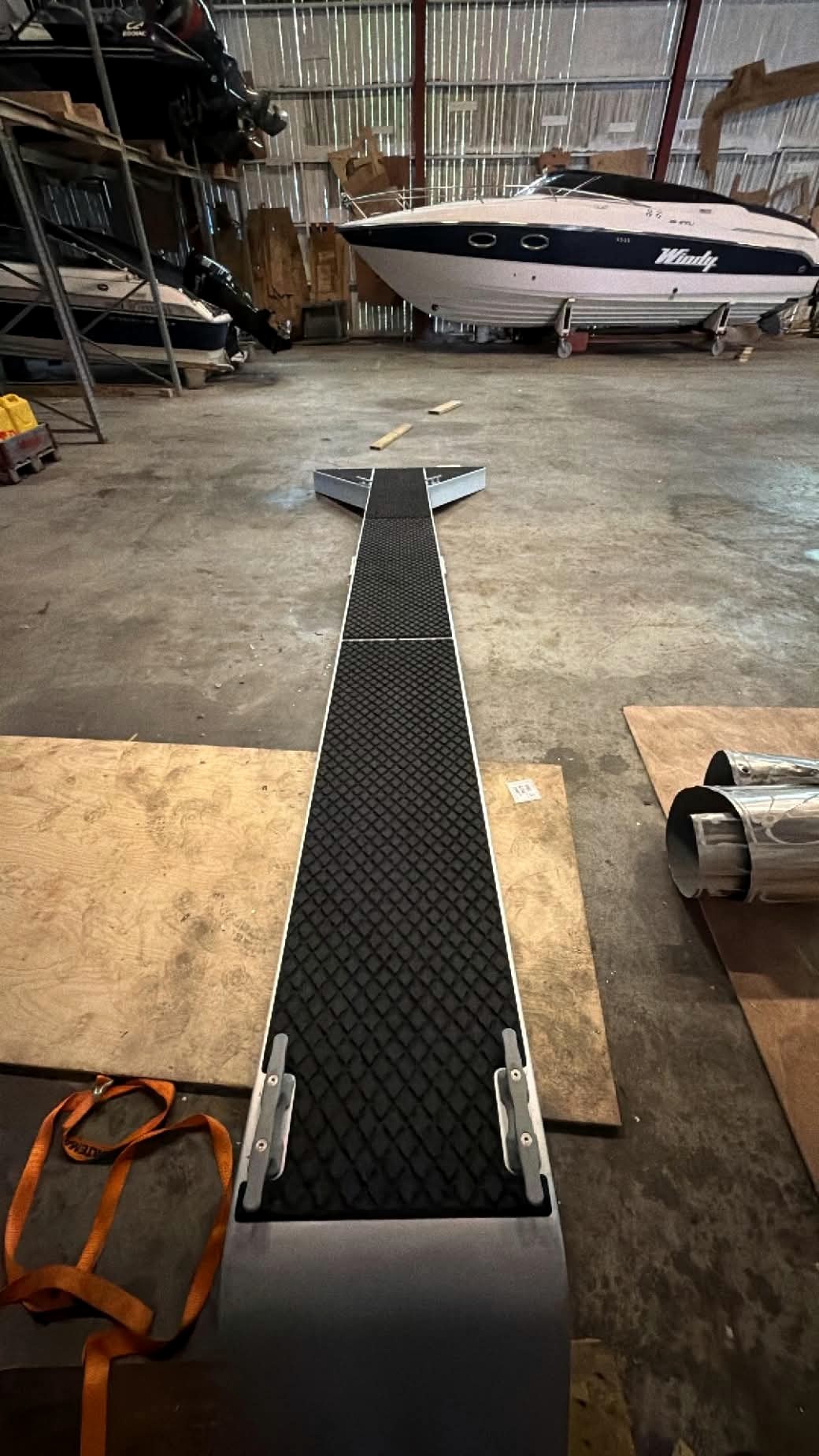

Bildet over viser Aqua-Lift-prototypen etter at Foam Deck er montert på aluminiumrammen. Den sammenhengende, strukturerte overflaten gjør at konstruksjonen kan vurderes som en gangbar utrigger. Dette er likevel fortsatt en prototype i verksted – ikke en ferdig installasjon eller endelig produksjonsversjon.
Hva er Foam Deck – og hvorfor prøves det på Aqua-Lift?
Foamdeck er Sandøy Båtdekks merkenavn på et mykt båtdekk basert på UV-stabilisert EVA. Sandøy Båtdekk beskriver materialet som komfortabelt, sklisikkert og utviklet for maritime forhold. Materialet krever ikke sliping eller oljing. Det er enkelt å holde rent og har lav egenvekt. Produsenten oppgir også at det demper lyd og resonans.
For Aqua-Lift er særlig disse egenskapene interessante:
- den strukturerte overflaten gir bedre fotfeste, også når dekket er vått
- den myke overflaten er mer behagelig å gå og knele på enn en bar metallplate
- lav vekt passer målet om en utrigger som skal kunne foldes opp
- den sorte utførelsen gir et rolig uttrykk mot aluminiumrammen
Dette er produktegenskaper fra materialleverandøren. Den konkrete løsningen på Aqua-Lift må likevel prøves i reell bruk. Heft mot underlaget, slitasje, rengjøring, sol, vann, frost og belastning langs kanter og skjøter må følges gjennom pilotfasen.

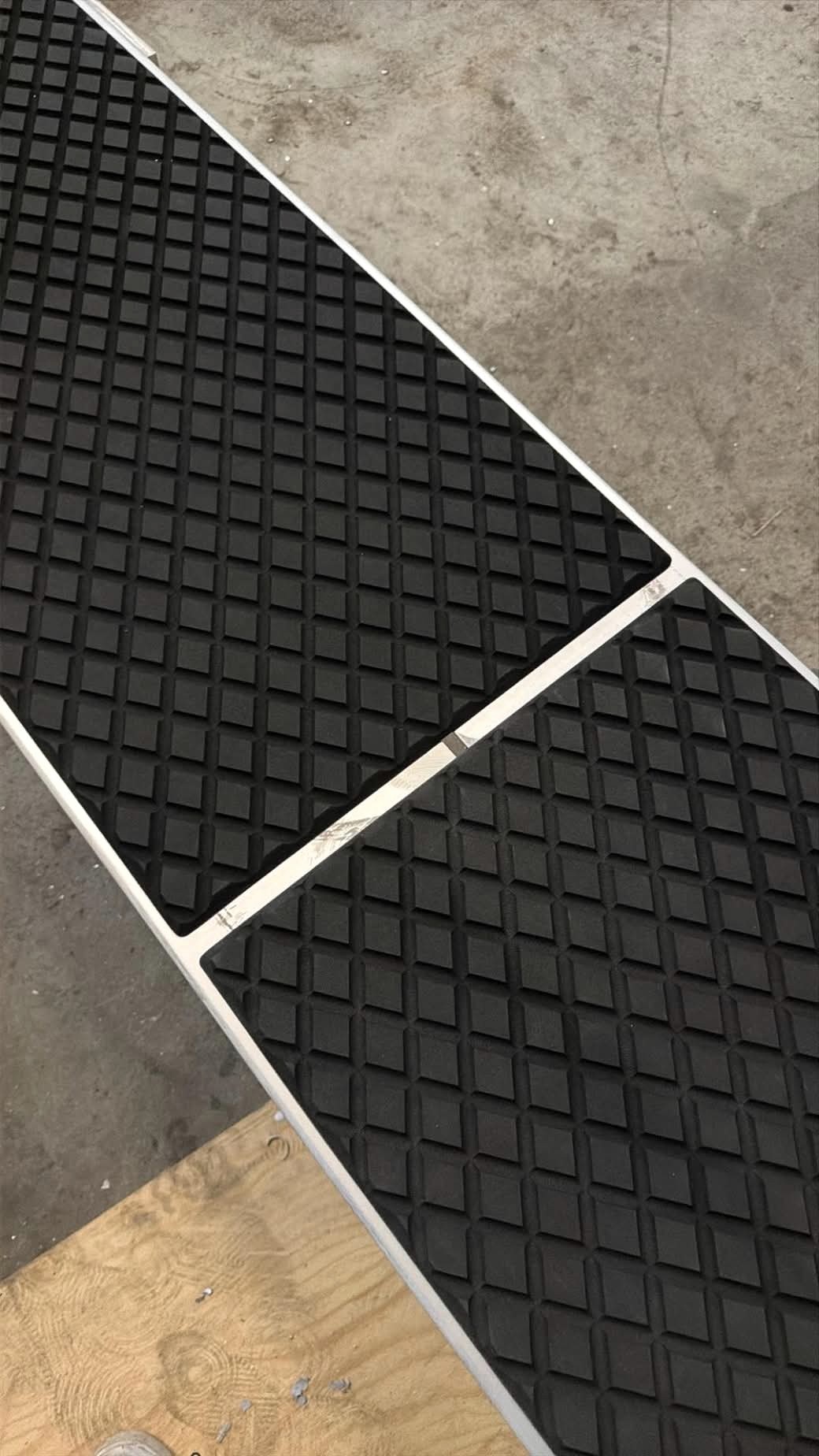

Nærbildet viser hvordan Foam Deck er tilpasset feltene i aluminiumrammen. Mønsteret skaper en tydelig gangflate uten å skjule selve rammekonstruksjonen. Før en endelig serieutførelse fastsettes, skal GREENBAY vurdere avslutninger, drenering og utskiftbarhet. De skal også se på hvordan dekket fungerer med resten av konstruksjonen over tid.
Målet er enklere bruk av båtplassen
Tradisjonelle utriggere er normalt en fast del av båtplassen. Aqua-Lift bygger på et annet prinsipp. Utriggeren skal kunne foldes opp fra bryggen når plassen ikke brukes. Det kan frigjøre areal og gjøre det enklere å komme til rundt bryggen. Det kan også redusere behovet for tung håndtering ved sesongskifte.
Den foldbare funksjonen er særlig aktuell ved hytter, innsjøer og fjellvann. Der må bryggeutstyr ofte sikres eller tas opp før vinter og is. Løsningen vurderes også for lune kystområder. Hver plass må likevel vurderes ut fra bryggetype, innfesting, bølger, vind, vannstand og lokale forhold.
Hvorfor sjøvannsbestandig aluminium?
Aluminium kombinerer lav vekt med høy styrke. For en foldbar utrigger til brygge er vekten viktig på to måter. Den spiller inn når konstruksjonen skal beveges, og når belastningen på brygge og hengsler skal vurderes.
Aqua-Lift utvikles i sjøvannsbestandig aluminium. Det betyr ikke at materialvalget alene løser alle utfordringer i et marint miljø. Endelig legering, sveisemetode, sammenføyninger, overflatebehandling og kontakt mellom ulike metaller må inngå i den videre prosjekteringen og dokumentasjonen.
Fra fysisk prototype til pilotserie
At prototypen finnes i full størrelse, gjør det mulig å ta utviklingen videre på et konkret grunnlag. Neste steg er ikke å late som produktet er ferdig. Det handler om å bruke erfaringene fra prototypen til å forenkle konstruksjonen. Vi må avklare produksjonsmetode og kontrollere at delene kan produseres og monteres repeterbart.
GREENBAY forbereder derfor en første pilotserie på fem enheter. Før den fasen skal konstruksjonen gjennom en teknisk gjennomgang med aktuelle produksjonspartnere. Her vurderes materialtilgang, toleranser og sveising. Hengsler, låsemekanisme, flyteelement, gangdekke, innfesting og sluttmontering gjennomgås også.
Pilotserien skal gi erfaring fra produksjon og reell bruk. Den blir også grunnlaget for videre dokumentasjon, eventuelle justeringer og beslutningen om serieproduksjon.
Dette må vurderes for hver brygge
En utrigger til brygge er del av et samlet bryggeanlegg. Før valg og montering bør du avklare:
- om bryggen er fast eller flytende, og hvordan kreftene kan tas opp
- båtens størrelse, fortøyning og nødvendig bredde på båtplassen
- lokale bølge-, vind- og strømforhold
- variasjon i vannstand og påvirkning fra is
- behovet for gangbar flate, fendring og trygg ombordstigning
- krav fra grunneier, kommune, havn eller andre lokale myndigheter
Aqua-Lift skal kunne tilpasses flere situasjoner. Innfesting og dimensjonering må likevel alltid vurderes for det konkrete stedet.
Har du en båtplass der en foldbar utrigger til brygge kan være aktuell?
GREENBAY ønsker dialog med bryggeeiere, hytteeiere, kommuner, båtforeninger og marinaer. Vi vil gjerne høre fra deg som vil følge utviklingen eller beskrive et konkret behov. Ta kontakt via GREENBAYs nettside og fortell om bryggetype, sted og hvordan båtplassen brukes gjennom sesongen.
Spørsmål og svar
Ofte stilte spørsmål
Hva er en utrigger til brygge?
En utrigger til brygge er en konstruksjon som gir båten støtte og en trygg båtplass ved siden av bryggen. GREENBAYs Aqua-Lift er en lett, foldbar variant som kan reises opp når båtplassen ikke er i bruk.
Hvorfor bygges det en fysisk prototype av Aqua-Lift utriggeren?
En fysisk prototype viser hvordan delene faktisk oppfører seg når de kuttes, sveises og settes sammen, i motsetning til en digital modell. Dette gjør det mulig å vurdere geometri, avstivning, hengselprinsipp og vektfordeling i full størrelse før produksjon.
Hva er Foam Deck, og hvorfor brukes det på Aqua-Lift?
Foam Deck er Sandøy Båtdekks merkenavn på et mykt, sklisikkert båtdekk av UV-stabilisert EVA. Det gir bedre fotfeste, lav vekt og komfortabel gangflate, noe som passer godt til en foldbar utrigger som Aqua-Lift.
Hva skiller Aqua-Lift fra tradisjonelle utriggere til brygge?
Tradisjonelle utriggere er en fast del av båtplassen, mens Aqua-Lift kan foldes opp fra bryggen når plassen ikke brukes. Dette kan frigjøre areal, gjøre det enklere å komme til rundt bryggen, og redusere tungt arbeid ved sesongskifte.
Er Aqua-Lift-prototypen en ferdig løsning?
Nei, bildene viser en uferdig aluminiumsprototype under produksjon i verksted, ikke en ferdig montert eller produksjonsklar utrigger. Detaljer som flyteelement, bryggeinnfesting og endelig overflatebehandling gjenstår før serieutførelse.
